螺旋分级机
螺旋分级机

螺旋分级机

水槽长度:≤3000-14300mm

螺旋直径:300-3000mm

适用物料:矿沙、细泥、矿砂等。

24小时服务热线:
0371-6777 2727

螺旋分级机介绍

螺旋分级机主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机,低堰式现运用的很少,主要是高堰式和沉没式。

螺旋分级机是选矿的设备之一,螺旋分级机借助固体颗粒的比重不同,因而在液体中沉淀的速度不同的原理,进行机械分级的一种设备。能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。螺旋分级机简称分级机。 分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

螺旋分级机

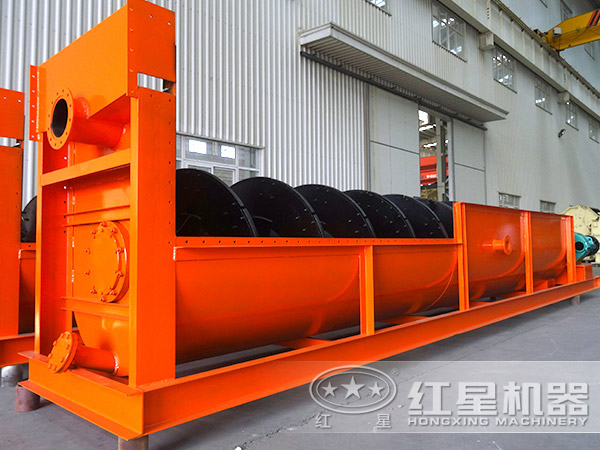

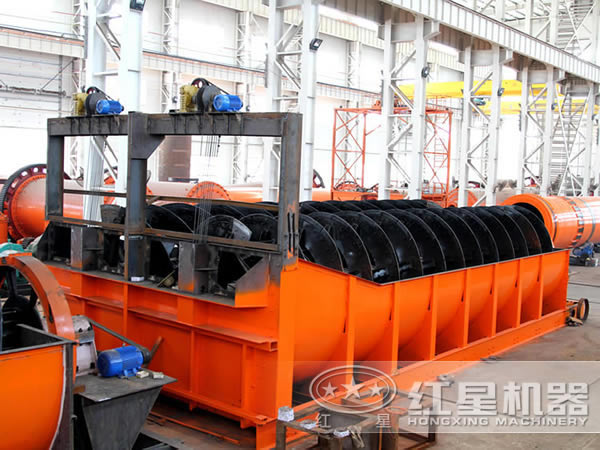

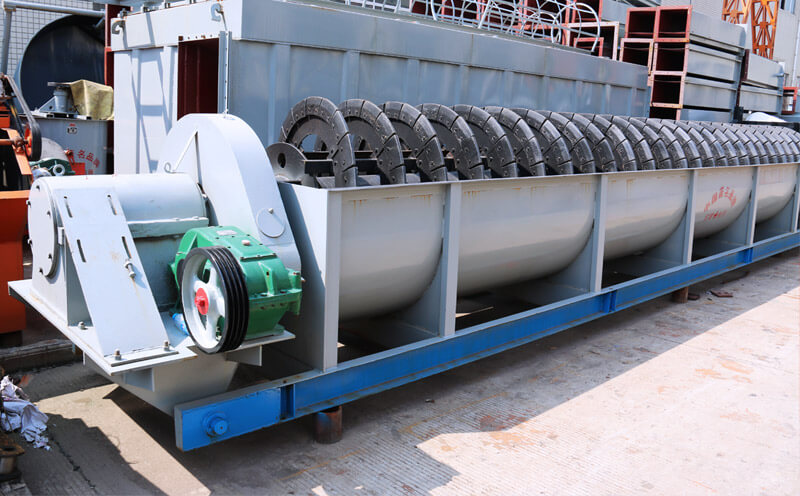

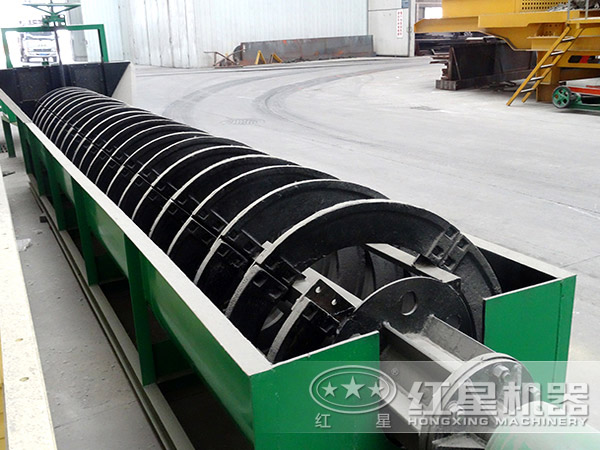

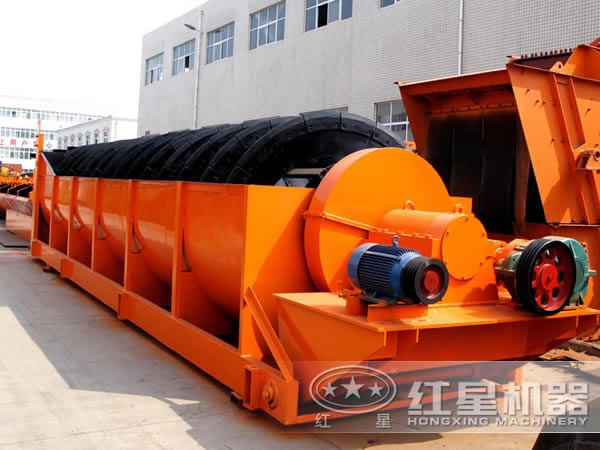

螺旋分级机实拍

螺旋分级机

螺旋分级机

螺旋分级机

螺旋分级机工作特点

分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥,及金属选矿流程中对矿浆进行粒度分级,及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

分级机是是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

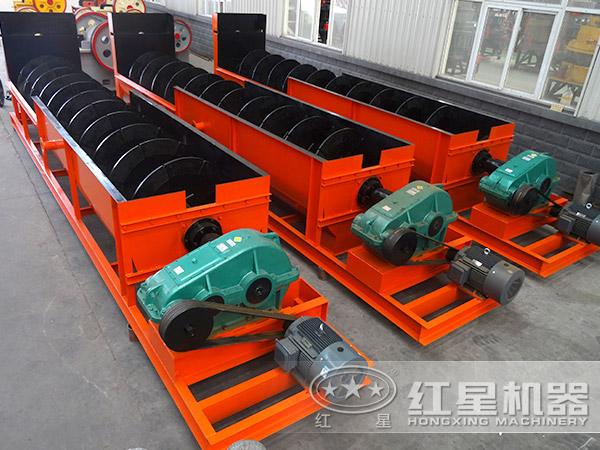

螺旋分级机

螺旋分级机选购指南

常用的槽形分级机有水力分级箱,典瓦尔型水力分级机和KP-4C型分级机等。

水力分级箱为自由沉降式分级设备。当处理密度大、颗粒粗的物料时,耗水量要比干涉沉降式水 力分级机大,而且排矿管易堵,分级效果差。但其构造简单,不用动力,工作可靠,故在钨,锡矿石选矿厂中被广泛应用。

水力分级箱适宜处理粒度较小和细泥含量较多的物料。适宜的分级粒度为2一0.074mm,对小于0.074m/n的粒级,分级效果较差。适宜的给矿浓度为t8",--25%。

选择水力分级箱时,要注意分级箱的室数与流程中所规定的分级级别数相适应,同时应兼顾到所选用的摇床及跳汰机台数。

典瓦尔型水力分级机为干涉沉降式分级机,适于处理密度较大,粒度较粗的矿石。

螺旋分级机

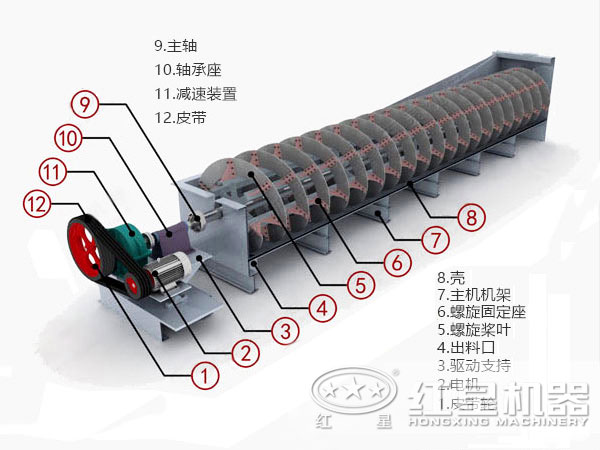

螺旋分级机结构

螺旋分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。

螺旋分级机

螺旋分级机结构

螺旋分级机工作原理

螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底。由螺旋推向上部排出,来进行机械分级的一种分级设备,能把磨机内磨出的料粉级于过滤,然后把粗料利用螺旋片旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。该机底座采用槽钢,机体采用钢板 焊接而成。螺旋轴的入水头、轴头、采用生铁套,耐磨耐用,提升装置分电动和手动两种。

螺旋洗砂机

螺旋分级机工作原理

螺旋分级机技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw ≤) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
