磁选机
磁选机

磁选机

进料粒度:0-3mm

生产能力:10-280t/h

适用物料:粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、煤、非金属矿等物料。

24小时服务热线:
0371-6777 2727

磁选机的简介

磁选机是在产业界使用广泛的、通用性高的机种之一,使用于再利用粉状粒体中的除去铁粉等,磁选机广泛用于资源回收,木材业、矿业、窑业、化学、食品等其他工场。磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。 磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,以前筒表平均磁感应强度为100-600mT。目前由于技术的发展,磁选机可以做成辊状,磁场强度也提高到1644.3T.已经是目前实测较高的磁场强度。

磁选机

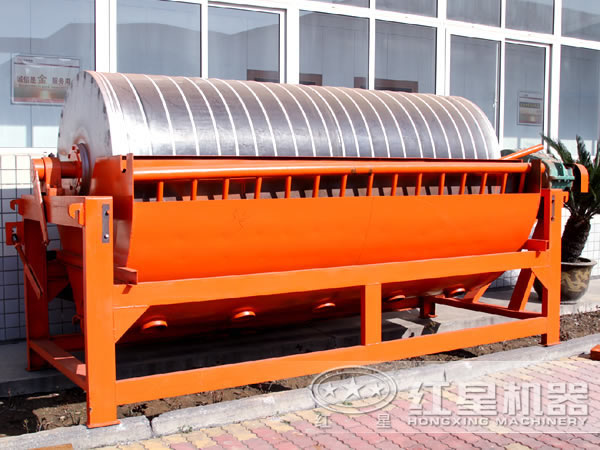

磁选机实拍

湿式磁选机

干式磁选机

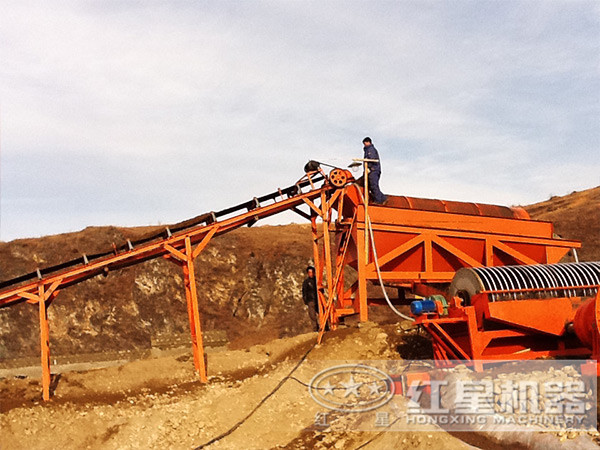

磁选机现场

磁选机(magnetic separator )分类介绍

磁选机可以分选的矿物很多比如:磁铁矿,褐铁矿,赤铁矿,锰菱铁矿,钛铁矿,黑钨矿,锰矿,碳酸锰矿,冶金锰矿,氧化锰矿,铁砂矿,高岭土,稀土矿等都可以用磁选机来选别。磁选过程是在磁选机的磁场中,借助磁力与机械力对矿粒的作用而实现分选的。不同的磁性的矿粒沿着不同的轨迹运动,从而分选为两种或几种单独的选矿产品。

按照磁铁的种类来分可以分为 :永磁磁选机和电磁除铁机。

按照矿的干湿来分类可以分为:干式除铁机,湿式除铁机。

按照磁系来分类可以分为:筒式磁选机,辊式磁选机和筒辊式磁选机。

照磁系数量来分类可以分为:单筒磁选机,双筒磁选机和组合式多筒磁选机。

按照给矿方式分类可以分为:上部给矿磁选机,下部给矿磁选机。

按照磁场强度分类可以分为:弱磁磁选机,中磁磁选机和强磁磁选机。

按照磁系的分类可以分为:开放式磁路磁选机,闭合时磁路磁选机。

湿式永磁筒式磁选机

湿式永磁筒式磁选机是铁矿石选厂普通使用的一种磁选机,它适用于选别强磁性矿物。按照槽体的结构型式不同,磁选机分为顺流式、逆流式、半逆流式三种。三种不同槽体型式的磁选机入选粒度如下:顺流槽体≤6mm,逆流槽体≤1.5mm,半逆流槽体≤0.5mm。

顺流式磁选机处理能力大,适宜于处理较粗粒度的强磁性物料的粗选和精选,亦可多台串连工作。顺流式磁选机当给矿量大时,磁性矿粒容易损失于尾矿,因此要加强操作管理,控制较低的矿浆水平。

逆流式磁选机适宜于细粒强磁性矿物的粗选与扫选作业,回收率较高,但精矿品位较低。因为粗粒物料易沉积堵塞选别空间,所以逆流型磁选机不适于处理粗粒物料。

半逆流磁选机可以获得高质量的铁精矿,同时也能得到较好的回收率,所以半逆流磁选机在生产实践中得到广泛的应用。它适宜于处理0.5mm以下的矿粒的粗选和精选,还可以多台串联和并联,实现多次的扫选和精选。

干式磁选机

磁选机的基本结构

湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件或工件,用不锈钢螺钉和筒相连。电机通过减速机或直接用无极调速电机,带动圆筒、磁辊和刷辊作回转运动。磁系为开放式磁系,装在圆筒内和裸露的全磁。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

磁选机结构

磁选机结构

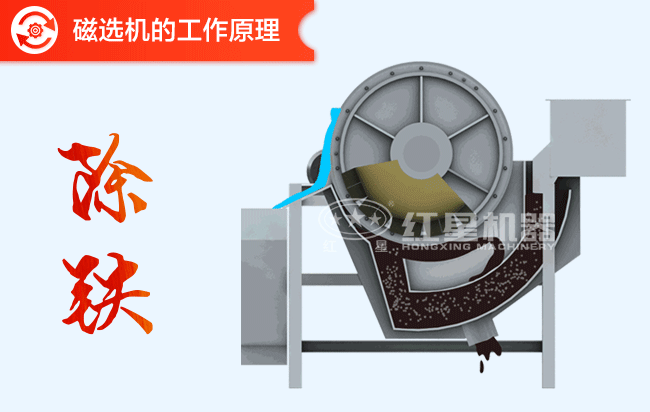

磁选机的工作原理

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场    磁选机的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力较弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

磁选机的技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
