摇床

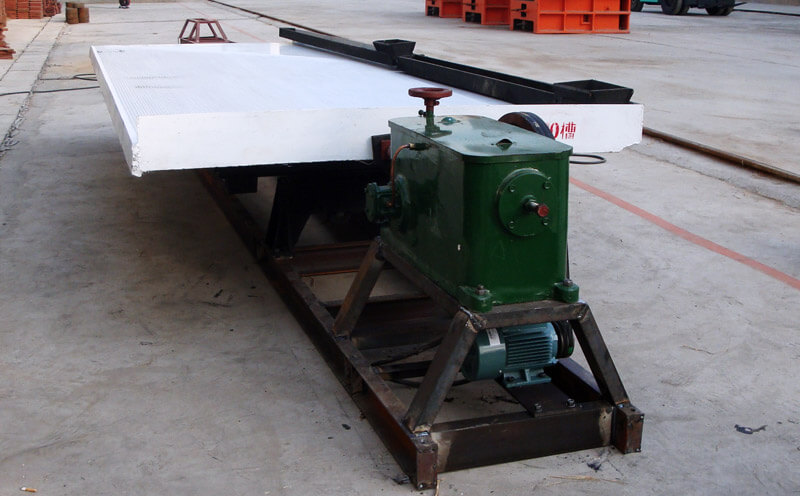

摇床

摇床

进料粒度:0.15-2mm

生产能力:10-60t/d

应用范围:适用于冶金、化工、煤炭、非金属选矿、环保等行业或选矿厂的精矿和尾矿脱水处理。

24小时服务热线:
0371-6777 2727

摇床

摇床是用于选别细粒物料的重力选矿设备,广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。我厂生产摇床历史悠久,并不断开发创新,从最初的直条床面摇床基础上发展到单曲波床面摇床(上世纪70年代);到双曲波床面摇床(上世纪90年代),使摇床的处理量、回收率和富集比都有大幅度的提高。

摇床

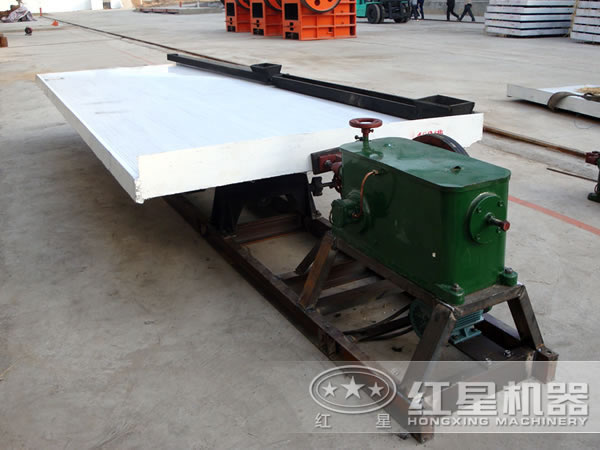

摇床实拍

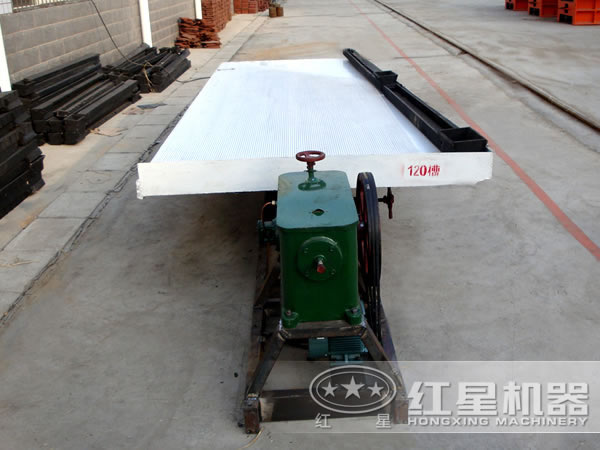

摇床侧面图

摇床

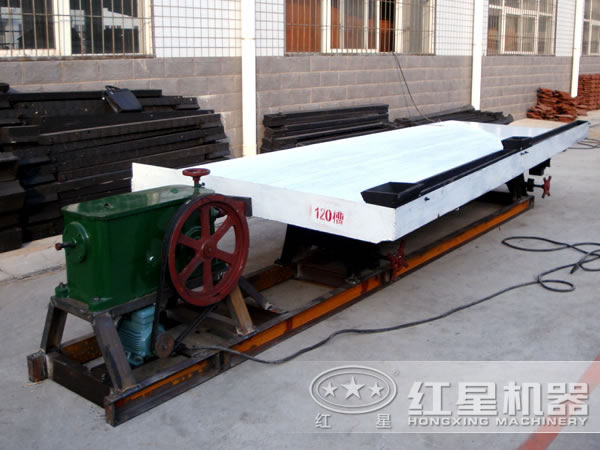

摇床展示

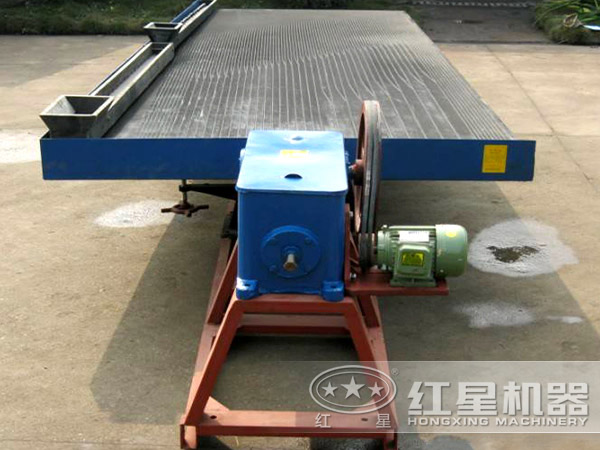

摇床主要分类

主要的选矿配套设备包括:球磨机、节能球磨机、高效节能球磨机、高效球磨机、水泥球磨机、干式球磨机、湿式球磨机、转筒球磨机、选铁球磨机、高能球磨机、滚筒式球磨机、搅拌球磨机、矿山球磨机、鄂式破碎机、颚式破碎机、磁选机、永磁筒式磁选机、干式磁选机、湿式磁选机、磁选设备、回转窑、转筒烘干机、烘干机、烘干机生产工艺、工业烘干机、体外传热烘干机、振动给料机、振动喂料机、电磁振动给料机、振动筛、圆振动筛、直线振动筛、分级机、螺旋分级机、分级设备、浮选机、浮选设备、高效浓缩机,高频筛,高品筛、成品筛,筛分设备、筛选设备、摇床,圆盘造粒机及各种矿山选矿设备。另外,公司可为用户提供项目设计,工艺流程设计,标准和非标准设计制造。

6-S型摇床是一种物理选矿设备,它主要用于选别金、银、铅锌、钽铌、锡等稀有金属和贵重金属矿石。

摇床的主要结构

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

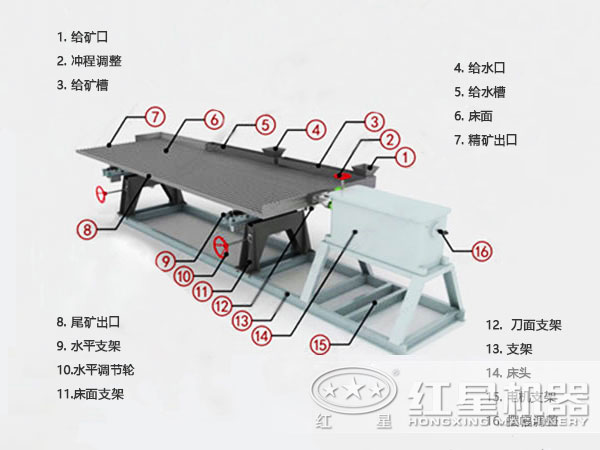

摇床结构

摇床主要结构

摇床技术参数

名 称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(°) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率 1.1 1.1 1.1
传动机构 偏心连杆机构
