圆振动筛简介

必不可少的辅助设备-圆振动筛

本系列振动筛为圆运动，是为采石场筛分料石设计的，也可供选煤、选矿、建材、电力及化工部门等作产品分级用，YK系列为国内新型机种，该机采用偏心激振器及轮胎联轴器，具有结构先进，激振力强，振动噪音小，易于维修，坚固耐用等特点。

注：本公司可根据不同用户的实际情况，可定制各种规格、各种振动方式的振动筛。

圆振动筛实拍

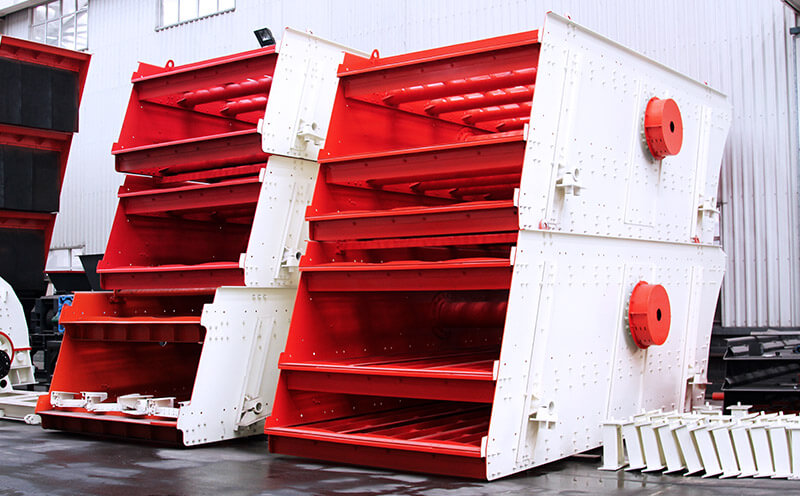

圆振动筛

圆振动筛内部

圆振动筛客户

圆振动筛工作原理

圆振动筛工作原理图

圆振动筛工作原理

圆振动筛技术参数

型号规格	筛网层数	筛网面积(㎡)	筛孔尺寸(mm)	最大进料尺寸(mm)	处理能力(m³/h)	振动功率(r/min)	双振幅(mm)	电机功率(kw)	筛面倾角(°)	筛面规格 (mm)	外形尺寸(长×宽×高)(mm)
2YK1230	2	7.2	4-50	200	12-78	970	6	6P 7.5	20	1200×3000	3430×1860×870
3YK1230	3	10.8	4-50	200	13-80	970	6	6P 7.5	20	1200×3000	3570×1860×1210
2YK1237	2	8.88	4-50	200	15-86	970	6	6P 7.5	20	1200×3700	4050×1860×870
3YK1237	3	13.32	4-50	200	16-90	970	6	6P 7.5	20	1200×3700	4270×1860×1210
2YK1548	2	14.4	5-50	200	22.5-162	970	6	6P 11	20	1500×4800	5420×2210×1230
3YK1548	3	21.6	5-50	200	22.5-162	970	6	6P 15	20	1500×4800	5660×2210×1610
4YK1548	4	28.8	5-50	200	22.5-162	970	6	6P 18.5	20	1500×4800	6230×2210×2060
2YK1854	2	19.44	5-80	200	32-312	970	6	6P 22	20	1800×5400	5960×2550×1420
3YK1854	3	29.16	5-80	200	32-312	970	6	6P 22	20	1800×5400	6260×2550×1780
4YK1854	4	38.88	5-80	200	32-336	970	6	6P 22	20	1800×5400	6830×2550×2160
2YK2160	2	25.2	5-100	200	50-475	970	6	6P 30	20	2100×6000	6720×2840×1530
3YK2160	3	37.8	5-100	200	50-475	970	6	6P 30	20	2100×6000	7030×2840×1910
4YK2160	4	50.4	5-100	200	50-497	970	6	6P 37	20	2100×6000	7300×2840×2380
2YK2460	2	28.8	5-100	200	65-550	970	6	6P 30	20	2400×6000	7020×3140×1530
3YK2460	3	43.2	5-100	200	70-620	970	6	6P 37	20	2400×6000	7300×3140×1910
4YK2460	4	57.6	5-100	200	80-680	970	6	6P 45	20	2400×6000	7600×3140×2380
2YK2866	2	31	5-100	200	70-650	970	6	6P 37	20	2800×5600	6650×4320×1620
3YK2866	3	47	5-100	200	80-700	970	6	6P 45	20	2800×5600	6650×4320×2120
4YK2866	4	62	5-100	200	90-750	970	6	6P 55	20	2800×5600	6650×4320×2620
2YK2870	2	39.2	5-100	200	70-680	750	6	8P 22×2	20	2800×7000	7600×4320×1620
3YK2870	3	58.8	5-100	200	80-720	750	6	8P 22×2	20	2800×7000	7800×4320×2120

注：产量根据不同物料，进料粒度等因素其结果将有所不同

型号规格	最大进料尺寸(mm)	处理能力(m³/h)
2YK1230	200	12-78
3YK1230	200	13-80
2YK1237	200	15-86
3YK1237	200	16-90
2YK1548	200	22.5-162
3YK1548	200	22.5-162
4YK1548	200	22.5-162
2YK1854	200	32-312
3YK1854	200	32-312
4YK1854	200	32-336
2YK2160	200	50-475
3YK2160	200	50-475
4YK2160	200	50-497
2YK2460	200	65-550
3YK2460	200	70-620
4YK2460	200	80-680
2YK2866	200	70-650
3YK2866	200	80-700
4YK2866	200	90-750
2YK2870	200	70-680
3YK2870	200	80-720

注：产量根据不同物料，进料粒度等因素其结果将有所不同
