技术参数郑州破碎机之锤式破碎机介绍

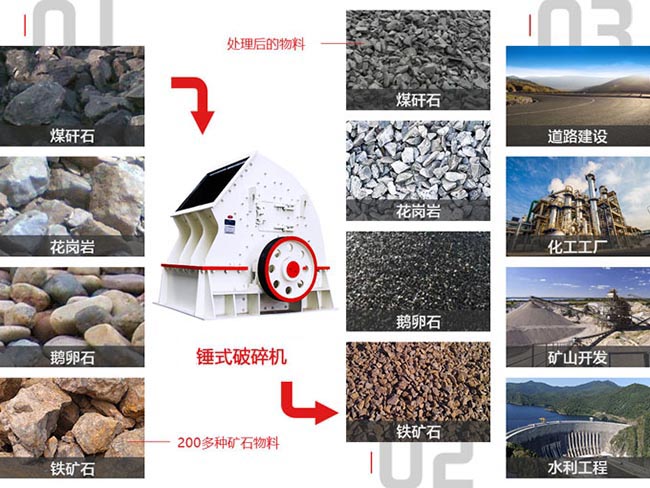

锤式破碎机系列产品适用于破碎抗压强度不大于200MPA的石灰石、石膏、煤、泥灰岩、砂页岩等物料的中碎和细碎。

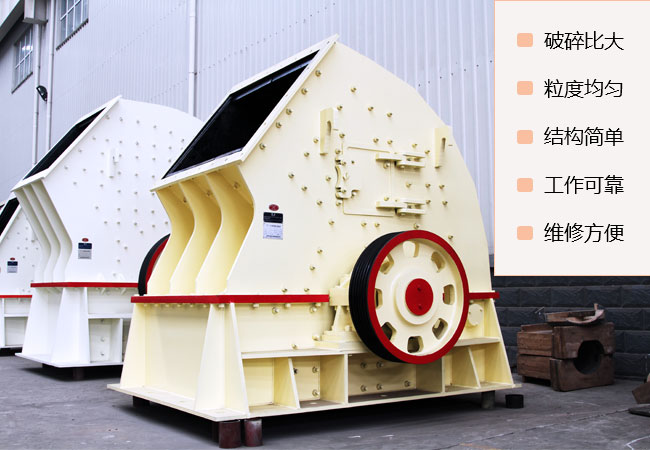

由于河南红星生产的锤破具有破碎比大，产品粒度均匀，结构简单，工作可靠，维修方便，运营费用经济等特点，故广泛应用于铁路、公路、水泥、建材、耐火、陶瓷、化工等行业。
锤式破碎机实拍

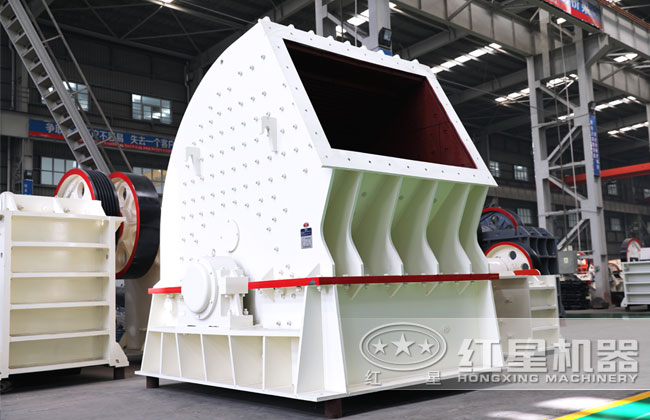

PCZ型重锤式破碎机
锤式破碎机
锤式破碎机车间
锤式破碎机主要用途
锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa，含水率小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料 以 回收石棉纤维等等。 此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。
锤式破碎机结构组成
锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出，大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨， 最后通过筛板排出机外。
锤式破碎机结构
郑州锤式破碎机工作原理
锤式破碎机主要是靠冲击作用来破碎物料的.破碎过程大致是这样的,物料进入破碎机中,遭受到高速回转的锤头的冲击而破碎,破碎了的物料,从锤头处获得动能,从高速冲向架体内挡板,筛条,与此同时物料相互撞击,遭到多次破碎,小于筛条之间隙的物料,从间隙中排出,个别较大的物料,在筛条上再次经锤头的冲击,研磨,挤压而破碎,物料被锤头从间隙中挤出.从而获得所需粒度的产品.
锤式破碎机工作原理
锤式破碎机客户现场
重锤式破碎机工作现场视频

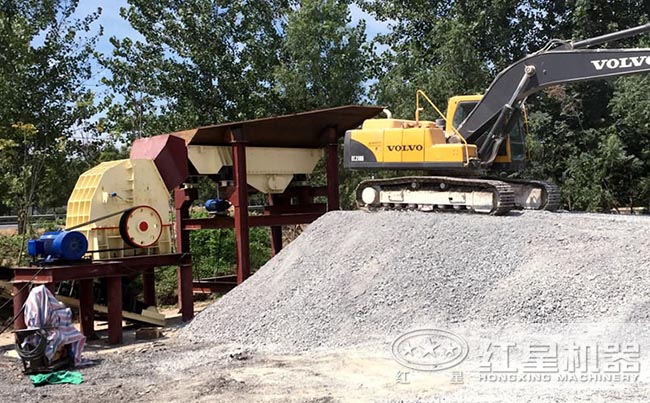

重锤式破碎机真实客户现场图片拍摄

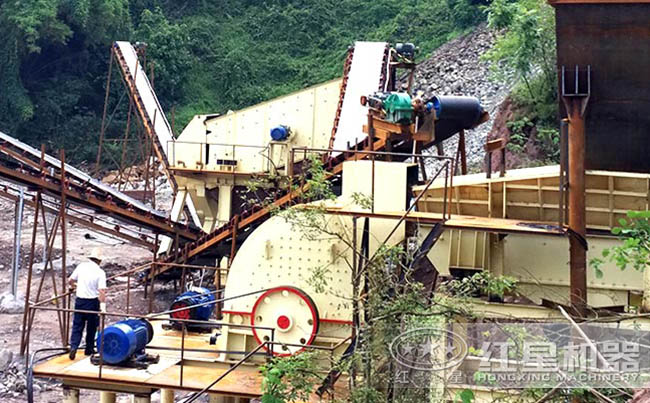

浙江客户PCX锤式整形破碎机现场图片
锤式破碎机技术参数
| 规格 | 处理能力(t³/h) |
电机功率 (kw) |
| PCΦ400×300 | 3-10 | 4P 11 |
| PCΦ600×400 | 6-22 | 4P 22 |
| PCΦ800×600 | 10-40 | 4P 55 |
| PCΦ1000×800 | 15-50 | 4P 75 |
| PCΦ1000×1000 | 18-55 | 4P 90 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 规格 | 处理能力(t³/h) |
电机功率 (kw) |
| PCΦ400×300 | 3-10 | 4P 11 |
| PCΦ600×400 | 6-22 | 4P 22 |
| PCΦ800×600 | 10-40 | 4P 55 |
| PCΦ1000×800 | 15-50 | 4P 75 |
| PCΦ1000×1000 | 18-55 | 4P 90 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
PCZ型重锤式破碎机
| 型号 | 转子直径×长度 (mm) | 进料口（长×宽）(mm) | 最佳进料粒度 (mm) | 处理能力(t/h) | 电机功率 (kw) | 外形尺寸 长×宽×高 (mm) |
| PCZ1308 | Φ1330×790 | 870×780 | ≤380 | 60-160 | 132 | 2880×2130×2390 |
| PCZ1410 | Φ1400×1000 | 1060×740 | ≤450 | 80-210 | 2×90(160) | 2830×2100×2485 |
| PCZ1610 | Φ1600×1000 | 1090×930 | ≤480 | 100-230 | 2×132 | 3370×2415×2750 |
| PCZ1612 | Φ1600×1200 | 1340×1140 | ≤500 | 120-350 | 2×160 | 3370×2613×2750 |
| PCZ1615 | Φ1600×1500 | 1570×1140 | ≤550 | 200-550 | 2×200 | 3370×2925×2750 |
| PCZ1716 | Φ1700×1600 | 1420×1200 | ≤600 | 400-850 | 2×250 | 3520×3000×3210 |
| PCZ1720 | Φ1700×2000 | 2030×1200 | ≤650 | 500-1000 | 2×400 | 3670×3390×3330 |
| PCZ1920 | Φ1900×2000 | 1980×1210 | ≤750 | 800-1500 | 2×500 | 4490×3910×3600 |
| PCZ2225 | Φ2200×2500 | 2530×1610 | ≤1000 | 1500-3000 | 1250 | 4890×5010×4560 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 型号 | 最佳进料粒度 (mm) | 处理能力(t/h) |
| PCZ1308 | ≤380 | 60-160 |
| PCZ1410 | ≤450 | 80-210 |
| PCZ1610 | ≤480 | 100-230 |
| PCZ1612 | ≤500 | 120-350 |
| PCZ1615 | ≤550 | 200-550 |
| PCZ1716 | ≤600 | 400-850 |
| PCZ1720 | ≤650 | 500-1000 |
| PCZ1920 | ≤750 | 800-1500 |
| PCZ2225 | ≤1000 | 1500-3000 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
PCX型锤式整形破碎机
| 型号 | 转子直径×长度（mm） | 进料口 长×宽（mm） | 最佳进料粒度（mm） | 处理能力（t/h） | 电机功率（kw） | 外形尺寸（长×宽×高（mm） |
| PCX 0706 | 700×570 | 618×510 | ≤150 | 30-70 | 75 | 1950×1340×1480 |
| PCX 0808 | 800×750 | 780×610 | ≤150 | 45-100 | 132 | 2280×1790×1570 |
| PCX 0910 | 900×1000 | 1070×750 | ≤200 | 70-200 | 2×110 | 2600×2200×1940 |
| PCX 1012 | 1000×1180 | 1315×900 | ≤200 | 130-300 | 2×132 | 2760×2430×2290 |
| PCX 1213 | 1260×1280 | 1430×1010 | ≤250 | 200-350 | 2×160 | 3067×2622×2580 |
| PCX 1216 | 1260×1490 | 1630×1010 | ≤250 | 230-500 | 2×200 | 3067×2832×2580 |
| PCX 1220 | 1260×1950 | 2090×1010 | ≤250 | 300-700 | 2×220 | 3067×3380×2580 |
| PCX 1622 | 1600×2150 | 2300×950 | ≤300 | 400-1200 | 2×315 | 4100×3680×3200 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 型号 | 进料粒度（mm） | 处理能力（t/h） |
| PCX 0706 | ≤150 | 30-70 |
| PCX 0808 | ≤150 | 45-100 |
| PCX 0910 | ≤200 | 70-200 |
| PCX 1012 | ≤200 | 130-300 |
| PCX 1213 | ≤250 | 200-350 |
| PCX 1216 | ≤250 | 230-500 |
| PCX 1220 | ≤250 | 300-700 |
| PCX 1622 | ≤300 | 400-1200 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
