冲击式破碎机简介
PCL直通冲式破是我公司技术工程部在多年研制粉碎机器设备经验的基础上,融合巴马克公司先进的“石打石”破碎机原理及技术,开发成功的具有高新技术水平的高产碎石设备。该制沙机广泛应用于各种岩石、铁矿石、磨料、水泥、耐火材料、铝矾土熟料、石英石、金刚砂、混凝土骨料、玻璃原料等高硬、特硬物料的中、细碎领域。在机制建筑砂、石料以及各种冶金矿渣的破碎中更是得到普遍使用,与其它类型的破碎机相比产量功效高。

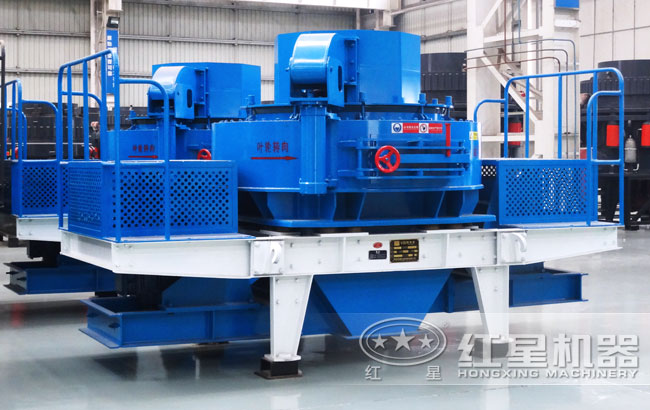

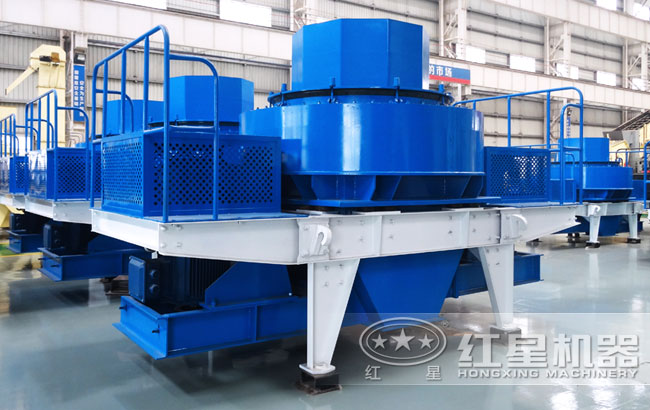

冲击式破碎机实拍

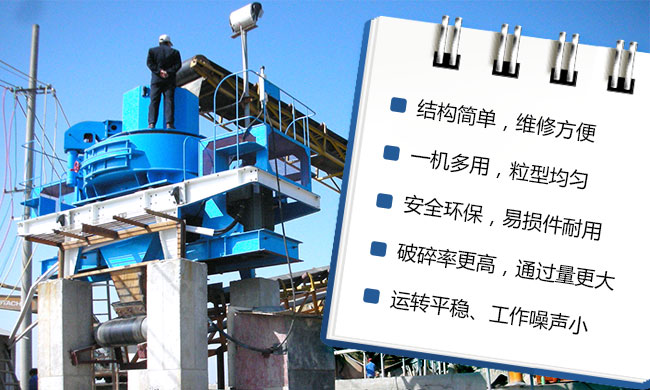

冲击式破碎机性能特点
(1)结构新颖、特殊;
(2)设计合理,具有较高的性价比;
(3)有细碎、粗磨功能;
(4)可靠性高、严密的安全保障装置;
(5)运转平稳、工作噪声小、高产节能、破碎效率高;
(6)受物料水分含量的影响小,含水量可达8%左右;
(7)易损件损耗低,使用寿命长;少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件;
(8)涡流腔内部气流自循环,粉尘污染小;
(9)叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量;生产过程中,石料能形成保护底层,机身无磨损,经久耐用;
(10) 操作简便、安装和维修方便;
(11)有整形功能、产品呈立方状、堆积密度大。
冲击式破碎机工作原理
冲击式破碎机技术参数
型号 | HXVSI-7611 | HXVSI-8518 | HXVSI-9526 | HXVSI-1140 | HXVSI-1145 | HXVSI-1150 | |
处理量 (t/h) |
瀑落与中心进料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
全中心进料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
最大入料尺寸 (mm) |
软料 | 35 | 40 | 45 | 50 | 50 | 50 |
硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
转速(r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | 1150-1300 | 1150-1300 | |
双电机功率(kw) | 4P 110KW | 4P 180KW | 4P 264KW | 4P 400KW | 4P 440KW | 4P 500KW | |
外形尺寸(长×宽×高)(mm) | 3700×2150×2100 | 4140×2280×2425 | 4560×2447×2778 | 5100×2700×3300 | 5500×2700×3300 | 5500×2700×3300 | |
电源 | 380V 50HZ | ||||||
润滑站 | 油泵电机功率 | 0.31Kw | |||||
安全保护 | 油泵保证供油、无油压自动停机:风冷降温或水冷降温:冬季电机加热启动。 | ||||||
外形尺寸 (长×宽×高)(mm) |
820×520×1270 | ||||||
油箱加热器功率 | 2KW |
型号 |
处理量 (t/h) |
最大入 料尺寸 (mm) |
||
瀑落与 中心进料 |
全中心 进料 |
软料 |
硬料 |
|
HXVSI-7611 |
80-180 |
40-90 |
35 |
30 |
HXVSI-8518 |
140-260 |
70-130 |
40 |
35 |
HXVSI-9526 |
200-380 |
100-190 |
45 |
40 |
HXVSI-1140 |
300-520 |
160-260 |
50 |
40 |
HXVSI-1145 |
350-610 |
180-355 |
50 |
45 |
HXVSI-1150 |
360-650 |
190-365 |
50 |
45 |
