技术参数微粉烘干机介绍
微粉烘干机是河南红星针对超细微分物料专门研制的新型烘干设备，它不但技术含量高、生产能力强、环保效果好、能耗低、而且烘干效果也特别突出，非常受用户青睐，此外，我们红星的节能微分烘干机还可对物料连续进行烘干，提高生产效率，减少物料浪费和投资，传统微粉烘干设备相比，节约成本近30%。

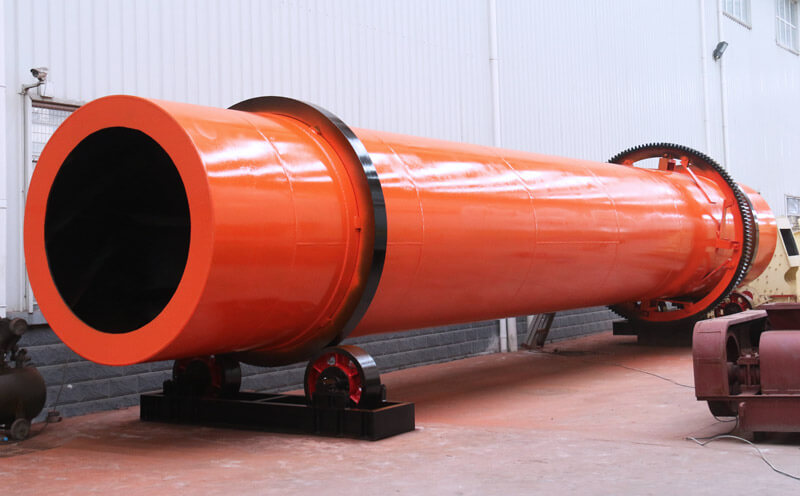

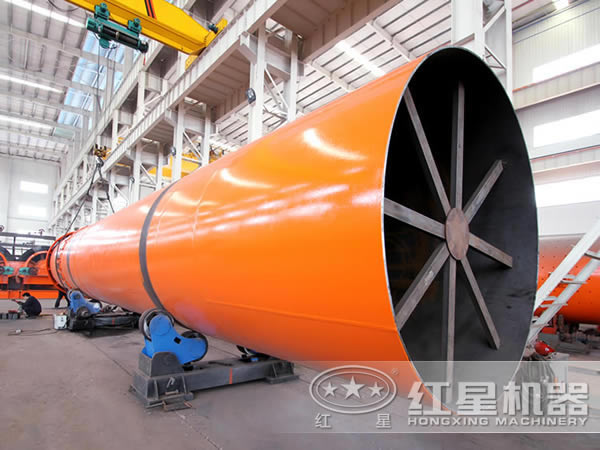

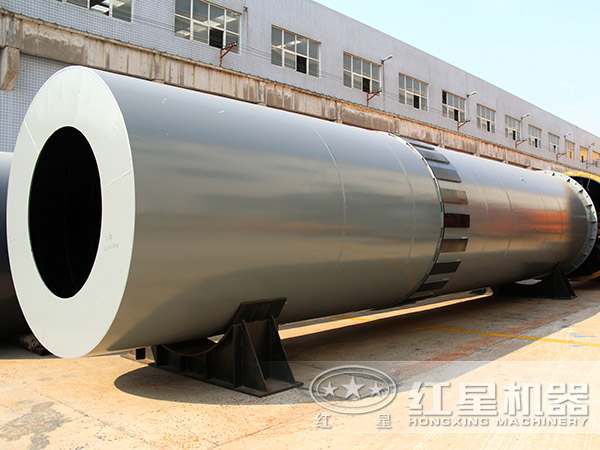

微粉烘干机实拍
微粉烘干机适用范围
作为专门为超细微粉系列物料所研制的专用设备，微粉烘干机对超细粉物料的烘干效果特别好，尤其是针对粉煤灰、金属粉、褐煤等物料。除此之外，微粉烘干机还适用矿渣、煤泥、脱硫石膏、碳化硅、活性炭、石墨、高氯酸氨、甘氨酸、碳酸锂、镍粉以及其它比重小的细粉体物料干燥。
微粉烘干机工作原理

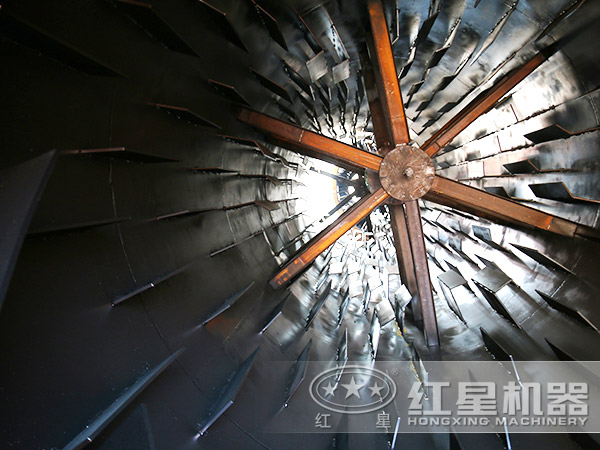

微粉烘干系统工作原理如下：湿粉煤灰由供料装置进入三层滚筒的内层,实现顺流烘干, 粉煤灰在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此达到干燥效果，完成干燥过程。
间接传热烘干机
| 筒径×筒长 | 外筒内径（mm） | 内筒内径（mm） | 筒体长度（m） | 筒体容积（m³） | 筒体斜度 | 扬料板型式 | 最高进气温度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
| 筒径×筒长 | 外筒内径 （mm） |
内筒内径 （mm） |
筒体容积 (m³) |
| Φ1.5×15m | 1500 | 500 | 20.27 |
| Φ1.5×17m | 22.97 | ||
| Φ1.5×19m | 25.68 | ||
| Φ1.8×21m | 1800 | 650 | 35.91 |
| Φ1.8×23m | 39.33 | ||
| Φ1.8×25m | 42.75 | ||
| Φ2.2×21m | 2200 | 800 | 58.10 |
| Φ2.2×23m | 63.61 | ||
| Φ2.2×25m | 69.15 |
三筒烘干机
| 型号 | Φ2.5×7m | Φ2.7×7m | Φ3.0×7.0m | Φ3.2×7.0m | Φ3.6×8m |
| 直径(m) | 2.5 | 2.7 | 3.0 | 3.2 | 3.6 |
| 长度(m) | 7 | 7 | 7.0 | 7.0 | 8 |
| 容积( m³ ) | 16.63 | 16.63 | 52.678 | 52.678 | 81.38 |
| 转速(rpm) | 4-10 | 4-10 | 4 -10 | 4 -10 | 4 -10 |
| 最大水分(%) | 10-12 | 10-12 | 10-12 | 10-12 | 10-12 |
| 处理后水分(%) | 1 | 1 | 1 | 1 | 1 |
| 沙子最大水分(%) | 8-10 | 8-10 | 8-10 | 8-10 | 8-10 |
| 沙子最终水分(%) | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 | 0.5-1 |
| 最高温度(℃) | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ | 700-750℃ |
| 生产能力(T/h) | 黄沙25-30 矿渣20-25 |
黄沙30-35 矿渣25-30 |
黄沙35-40 矿渣30-35 |
黄沙45-50 矿渣35-40 |
黄沙65-70 矿渣60-65 |
| 电机 | Y2-132m-4E | Y2-132m-4E | Y2-160m-4 | Y2-160m-4 | Y2-160m-4 |
| 电机功率(kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 15×4 |
| 减速机类型 | XWD7-23-11W | XWD7-23-11W | XWD6-23-7.5KW | XWD6-23-7.5KW | XWD8-23-15KW |
| 减速器传动比 | 29 | 29 | 29 | 29 | 29 |
| 型号 | 直径(m) | 长度(m) | 生产能力(T/h) | |
| Φ2.5×7m | 2.5 | 7 | 黄沙25-30 | 29 |
| Φ2.7×7m | 2.7 | 7 | 黄沙30-35 | 29 |
| Φ3.0×7.0m | 3 | 7 | 黄沙35-40 | 29 |
| Φ3.2×7.0m | 3.2 | 7 | 黄沙45-50 | 29 |
| Φ3.6×8m | 3.6 | 8 | 黄沙65-70 | 29 |
回转烘干机
| 规格(直径*长度) | 筒体容积 | 生产能力(t/h) | 安装斜度(%) | 最高进气温度 | 主电动机 |
| Ø 1.2×8 | 9 | 1.9-2.4 | 3-5 | 700-800 | 7.5 |
| Ø1.2 ×10 | 11.3 | 2.4-3 | 3-5 | 700-800 | 7.5 |
| Ø 1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 |
| Ø 1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 |
| Ø1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 |
| Ø 1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 |
| Ø 1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 |
| Ø 2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 |
| Ø 2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 |
| Ø 2.2×16 | 60.8 | 13-16.2 | 3-5 | 700-800 | 22 |
| Ø 2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 |
| Ø 2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 |
| Ø 2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 |
| Ø 2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 |
| Ø 2.6×24 | 127.4 | 27.2-34 | 3-5 | 700-800 | 55 |
| Ø 3×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 |
| Ø 3×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 |
| Ø 3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 |
| Ø 3.6×28 | 285 | 60.8-76 | 3-5 | 700-800 | 160 |
| 规格(直径*长度) | 生产能力(t/h) | 最高进气温度 |
| Ø 1.2×8 | 1.9-2.4 | 700-800 |
| Ø1.2 ×10 | 2.4-3 | 700-800 |
| Ø 1.5×12 | 4.5-5.7 | 700-800 |
| Ø 1.5×14 | 5.3-6.6 | 700-800 |
| Ø1.5×15 | 5.7-7.1 | 700-800 |
| Ø 1.8×12 | 6.5-8.1 | 700-800 |
| Ø 1.8×14 | 7.6-9.5 | 700-800 |
| Ø 2.2×12 | 9.7-12.2 | 700-800 |
| Ø 2.2×14 | 11.4-14.2 | 700-800 |
| Ø 2.2×16 | 13-16.2 | 700-800 |
| Ø 2.4×14 | 13.5-16.9 | 700-800 |
| Ø 2.4×18 | 17.4-21.7 | 700-800 |
| Ø 2.4×20 | 19.3-24.1 | 700-800 |
| Ø 2.4×22 | 21.2-26.5 | 700-800 |
| Ø 2.6×24 | 27.2-34 | 700-800 |
| Ø 3×20 | 30.1-37.7 | 700-800 |
| Ø 3×25 | 37.7-47.1 | 700-800 |
| Ø 3.2×25 | 42.9-53.6 | 700-800 |
| Ø 3.6×28 | 60.8-76 | 700-800 |
