雷蒙磨-雷蒙磨粉机

雷蒙磨粉机简介

    R型雷蒙磨粉机广泛适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石、石灰、活性白土、活性炭、膨润土、高岭土、水泥、磷矿石、石膏、玻璃、保温材料等莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产、化工、建筑等行业280多种物料的高细制粉加工,成品粒度80—325目范围内任意调节,部分物料最高可达2000目。

雷蒙磨粉机常识

硬度与莫氏硬度

  硬度:由于是破坏性检定,所以对未研磨之原石或不贵重之矿石才可以使用。硬度的尺度有两类,一类是绝对硬度,另一类是莫氏硬度(一种相对硬度)。
  莫氏硬度:以常见的十种矿物来作为标准用相互的刮擦以区分孰硬孰软,习惯上矿物学或宝石学上都是用莫氏硬度。
  莫氏硬度分十级。滑石、石膏、方解石、萤石、磷灰石、正长石、石英、黄玉、刚玉、金刚石。   目是一般表征筛子的孔径的大小,其换算公式为:   cm=16/目数   目有英制和美制,英制是指每平方英寸上有多少个孔   新型超细雷蒙磨和传统雷蒙磨的比较 雷蒙磨又名雷蒙机,磨机,雷磨机,英文全称:Raymond mill,是一种应用广泛的磨粉设备。 雷蒙磨是一种广泛应用与矿山,水泥厂,化工厂的粉磨设备,是非金属矿物深加工的重要设备之一。因雷蒙磨性能稳定、适应性强、性价比高,自引进我国20多年来,已被普及应用于非金属矿物的加工。但是,随着近年来非金属矿物质在超细粉体应用领域的广泛发展,下游企业对非金属矿产品的要求越来越高。特别是对对产品细度有了更高的要求。这使得传统雷蒙磨显得力不从心。传统雷蒙磨存在的这些问题一直困扰着矿物加工企业和设备制造厂家。这些问题主要表现在:
  1.产品细度低,普通雷蒙磨的细度一般在500目以下,这些设备只能占领较低端的粉体应用市场。雷蒙磨粉机(7张)
  2.机械故障率高,耗电大、噪音大,排放污染大
  3.系统效率低,产品的收集系统分离效果不理想,大量的细粉得不到有效的收集而在系统内重复循环造成动力浪费
  4.主机风箱风道设计有失误,进入研磨区物料中的较大颗粒和未来得及研磨碎的颗粒经常被抛进风箱聚集在蜗箱尾部,并不断向前延伸,使过风量逐渐减少,易造成塞车,不出粉或少出粉,影响产量。

新型超细雷蒙磨的工艺特点

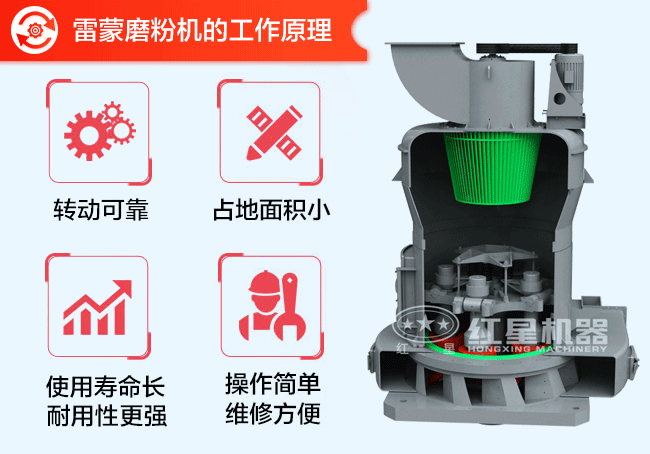

  我厂根据多年来所掌握的超细粉体设备加工技术,对上述问题进行了全面彻底的技术革新。我们在使用传统雷蒙磨机时候发现,雷蒙磨在加工方解石类矿粉时,325目矿粉中含有大量的10um超细矿粉,如果可以将其分离并扩大产量,将大幅度提高效益。为此我们对雷蒙磨结构进行了大量更新改造:对主机传统方式进行了改进,对主轴和梅花架进行了有利于稳定的结构改造,使其运行平稳。
  中心无摆动。将分析机传统部分由腔内拖式,改为腔外垂吊传动腔内旋转两隔离,从而增强了其工作的稳定性、耐用性。在粉碎区部,使待研磨物料始终聚集在研磨粉碎区内进行有效加工,提高了研磨效率,我们还对磨辊结构进行了更新,使磨辊轮和磨辊轴可以可以互补运转。在自转的同时也可以公转。使其功效和耐用性更强。并能在更大的研磨力和更高的运转速度下工作。在通风部分,将风箱和风道均由原水平底改为向中心倾斜30度,形成斗状,确保风箱、风道始终畅通无堵塞,从而风量始终保持所需,主机磨粉处于高效率。在整个系统设计上,由传统的二级收集改为四级收集。一二级收集用循环负压锁闭式收集,无粉尘溢出,三四级收集采用可控溢出干湿串联收集,杜绝粉尘溢出。整个系统在收集到超细粉的同时,杜绝或减少了对周围环境的污染。
  采用以上新型雷蒙磨机可以对方解石、白云石、滑石、高龄土、重晶石、金红石、萤石等非金属矿物进行超细研磨。经实践检验,选用进料尺寸为25mm的方解石进行研磨,当细度调整到1250目(10um)时,产量可达到450kg/h,而输入功率只需要23kw.比传统的雷蒙磨具有明显更高的性价比。

 雷蒙磨粉机



雷蒙磨规格和性能参数表

雷蒙磨型号
雷蒙磨参数
6R4525 5R4119 4R3216 3R3016 4R3016 3R2715 4R2715 3R2615 3R2115 3R1410
进料粒度
(毫米)
≤30 ≤25 ≤25 ≤25 ≤20 ≤20 ≤15 ≤15
成品粒度
(毫米)
0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044 0.125-0.044
不同物料细度班产 16-120 8-60 4-45 3-35 2-28 1.5-20 1-18 0.5-8
中心轴转速
(转/分)
82 105 130 160 160 160 180 280
磨环内径
(mm)
1620 1270 970 880 830(800) 780 650 410
磨辊直径
(mm)
450 410 320 300 270 260 210 140
磨辊高度(mm) 250 190 160 160 150 150 150 100
主机电机
(KW)
y315m-4-32 y280s-4-75 y225s-4-37 y225m-8-30 y225m-8-22 y225s-8-18.5 y200L-8-15 y160m-6-7.5
风机电机
(KW)
y315m-4-132 y250m-4-75 y200L-4-37 y180m-4-22 y160L-4-15 y160L-4-15 y160m-4-11 y132s-2-5.5
分析器电机
(KW)
y160m-4-11 yc200-4B-7.5 yc120-4A-5.5 y112m-6-2.2 y112m6-2.2 y112m-6-2.2 y112m-6-2.2 y90L-6-1.1
