中、细碎圆锥破碎机的工作原理与旋回破碎机的区别

如果您正在寻找相关产品或有其他疑问,可随时拨打服务热线,或点击下方按钮与我们在线交流!

2011-07-12 10:05:24 发布者:红星机器

中、细碎弹簧型圆锥破碎机的规格用可动锥底部直径D表示。中、细碎圆锥破碎机的工作原理与旋回破碎机基本相似,但结构上还是有区别的,主要区别是:

(1)旋回破碎机的两个圆锥形状都是急倾斜的,可动锥是正立截头圆锥,固定锥是倒立截头圆锥,这主要是为了增大给料口。中、细碎圆锥破碎机的两个圆锥均为缓倾斜正立截头圆锥,且两锥体之间具有一定长度的平行碎料区(平行带),这是为了控制产品粒度。因为中、细碎破碎机的设计是以破碎产品质量和生产能力作为首要因素考虑的。

(2)旋回破碎机的可动锥悬挂在机器上部的横梁上,中、细碎圆锥破碎机的可动锥支承在下部的球面轴承上。

(3)旋回破碎机采用干式防尘装置,中、细碎圆锥破碎机采用水封防尘装置。

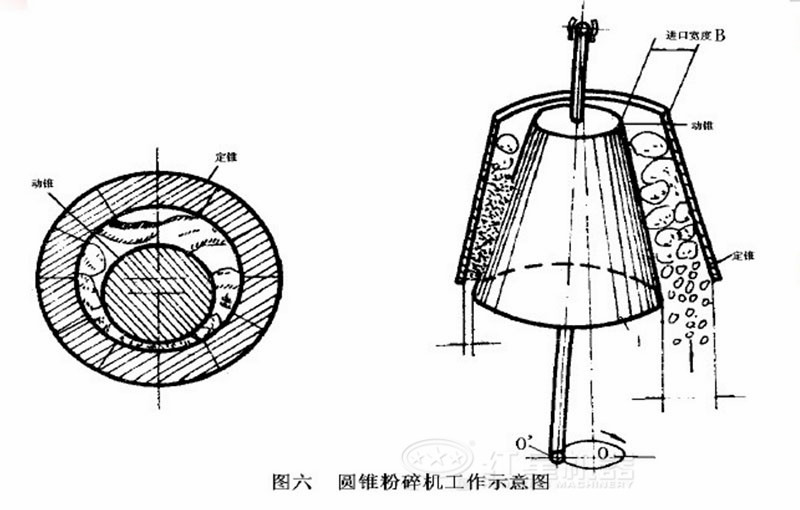

圆锥破碎机工作示意图

(4)旋回破碎机利用可动锥的上升或下降调整排料口的大小,中、细碎圆锥破碎机则通过调节固定锥(调节环)的高度位置来实现排料口宽度的调整。 依据排料口调整装置和保险装置方式不同,中、细碎圆锥破碎机分为弹簧型和液压型圆锥破碎机。弹簧型圆锥破碎机的工作机构是由带锰钢衬板的可动锥和固定锥组成。可动锥压装在主轴15上,主轴一端插入偏心轴套的锥形孔内,当偏心轴套转动时就带动可动锥作旋摆运动。为了保证可动锥作旋回运动的要求,可动锥的下部表面要做成球面,并支承在球面轴承上,可动锥体和主轴的全部质量都由球面轴承和机架承受。 该机的保险装置就是装设在机架周围的弹簧,当大铁块等非破碎物料进入破碎腔时,支承在弹簧上的支承环和调整环被迫向上抬起而压缩弹簧,从而增大可动锥与固定锥之间的距离,增大排料口,排出非破碎物,避免机件损坏。然后在弹簧的弹力作用下,支承环和调整环迅速恢复原位,重新进行破碎。

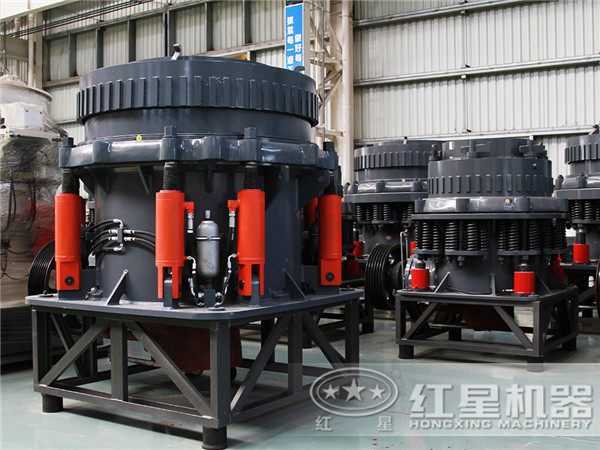

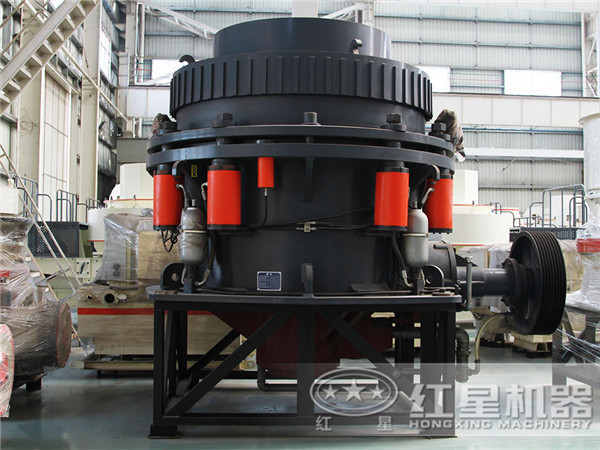

液压圆锥破碎机

中、细碎圆锥破碎机依破碎腔形式分为:标准型(中碎用)、中间型(中、细碎用)和短头型(细碎用)三种。其中以标准型和短头型应用较广泛。它们的主要区别在于破碎腔的剖面形状和平行带的长度不同。标准型的动锥倾斜较陡,平行带短;短头型的动锥倾斜较缓,平行带较长,中间型介于二者之间。
