回转窑
回转窑

回转窑

产品规格:Φ2.5×40m-Φ6.0×95m

生产能力:180-10000t/d

适用物料:水泥、黏土、石灰石、矿渣、污泥、危险废物、垃圾、金属矿石等。

24小时服务热线:
0371-6777 2727

郑州市红星机械厂回转窑介绍

回转窑是指旋转煅烧窑(俗称旋窑),属于建材设备类。回转窑按处理物料不同可分为水 泥窑、冶金化工窑和石灰窑。 回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。水泥窑主要用于煅烧水泥熟料,分干法生产水泥窑和湿法生产水泥窑两大类。冶金化工窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰窑(即活性石灰窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。

回转窑用途

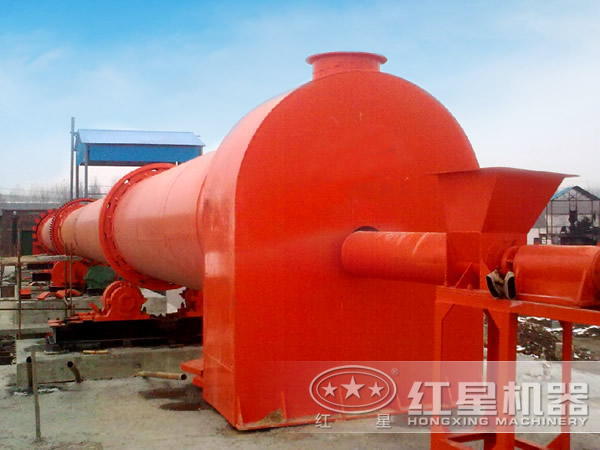

回转窑实拍

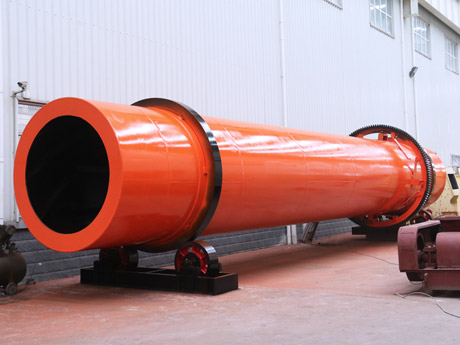

回转窑展示

回转窑现场

回转窑实例

郑州市红星机械厂水泥回转窑的分类

水泥窑主要用于煅烧水泥熟料,分干法生产水泥回转窑和湿法生产水泥回转窑两大类。冶金化工回转窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧;耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。石灰回转窑(即活性石灰回转窑)用于焙烧钢铁厂、铁合金厂用的活性石灰和轻烧白云石。目前主要有两大类,一类是窑筒体卧置(略带斜度),并能作回转运动的称为回转窑(也称旋窑);另一类窑筒体是立置不转动的称为立窑。

湿法回转窑

1、 湿法回转窑的类型:

用于湿法生产中的水泥窑称湿法窑,湿法生产是将生料制成含水为32%~40%的料浆。由于制备成具有流动性的泥浆,所以各原料之间混合好,生料成分均匀,使烧成的熟料质量高,这是湿法生产的主要优点。

2、 干法回转窑的类型:

干法回转窑与湿法回转窑相比优缺点正好相反。干法将生料制成生料干粉,水分一般小于1%,因此它比湿法减少了蒸发水分所需的热量。中空式窑由于废气温度高,所以热耗不低。干法生产将生料制成干粉,其流动性比泥浆差。所以原料混合不好,成分不均匀。



干法回转窑

干法回转窑

湿法回转窑工艺

我们仅以湿法回转窑工艺做以介绍和分析。湿法回转窑窑体通常比较长(长径比为30~40),为增加窑的传热面积,常在窑尾分挂有链条,加速水分蒸发。湿法回转窑生产时在生料磨中加入水,将生料制成含水为30%~40%的料浆,经均化达到要求的料浆由窑头喂料机送入窑内煅烧成熟料,出窑熟料经冷却机冷却,送入熟料库,原煤经烘干兼粉磨成煤粉后再燃烧供给给熟料煅烧所需热量。

湿法回转窑煅烧的特点是:由于生料制成泥浆,所以对非均质原料适应性强,生料成分均匀,工艺稳定,烧成的熟料质量高,熟料强度等级高,粉磨过程中粉尘少,窑尾飞灰少。但湿法生产时蒸发30%~40%的料浆水分,需要消耗较大热量,能耗占水泥成本的1/2~1/3,较立窑和干法回转窑均高。湿法生产由于热耗高,能源消耗大,且生产时用水量大,消耗水资源,我国已把湿法水泥生产列为限制淘汰窑型。

回转窑窑体的主要结构包括有

回转窑主要结构

回转窑结构图

1.窑壳。它是回转窑(旋窑)的主体,窑壳钢板厚度在40mm左右的钢板,胎环的附近,因为承重比较大,此处的窑壳钢板要厚一些。窑壳的内部砌有一层200mm左右的耐火砖。窑壳在运转的时候,由于高温及承重的关系,窑壳会有椭园型的变形,这样就会对窑砖产生压力,影响窑砖的寿命。在窑尾大约有一米长的地方为锥形,使从预热机进料室来的料能较为顺畅地进入到窑内。

2.胎环。轴承、胎环与支持滚轮都是用来支撑窑的重量。胎环是套在窑壳上,它与窑壳间并没有固定,窑壳与胎环之间是加有一块铁板隔开,使胎环与窑壳间保留一定间隙,不能太大也不能过小。如果间隙太小,窑壳的膨胀受到胎环的限制,窑砖容易破坏。如果间隙太大,窑壳与胎环间相对移动、磨擦更加利害,也会使窑壳的椭圆变形更加严重。通常要在二者间加润滑油。我门可以通过窑壳与胎环间的相对运动来凭估计窑壳的椭圆变形程度。  窑壳与胎环之间存在着热传导率的差异,必需借助外部的风车来帮助窑壳散热,平衡减小两者间的温差。否则窑壳的膨胀会受到胎环的限制。在开窑时,窑壳的升温速率高于胎环,窑工必须控制回转窑(旋窑)的升温速率在50℃/h,这样有利保护窑砖。 通常托轮要比轮带宽50-100mm毫米左右,滚轮轴承是采用巴氏合金,如果轴承失去润滑,会使轴承因温度过高而烧坏。在轴承处都有冷却水进行循环冷却。为减少窑壳对胎环的热辐射,造成托轮温度过高,在二者之间都加有隔热板来减少热辐射。 回转窑(旋窑),一般有2组到3组托轮。

3.止推滚轮。 止推滚轮只是起到阻挡的作用,滚轮本身并没有动力。窑体的吃上吃下是靠滚轮的偏位,将托轮与窑的中心线有一定角度,让托轮给窑体有向上的力,使窑壳上移。有时撒一些生料粉或将托轮擦干净,增大其磨擦系数,也可使窑体上移。窑体吃下时,只要在托轮与轮带之间撒上石墨粉,减小两者间的磨擦力既可。当回转窑(旋窑)吃下触及到Y1开关时,液压系统开始吃上动作,液压系统吃上1分钟,停止4分钟,然后重复吃上1分钟停4分钟的动作,直到窑胎环触及到Y5位置。此时窑体开始吃下,液压系统泄压2分钟,停4分钟,然后重复动作。直到窑体触及到Y1位置又进行吃上。不断重复以上的过程既可。在液压系统停止动作时,内部的压力不变。

液压系统还有三到极限开关。吃上时,如果Y1开关有故障时,窑体会触及到Y第二道开关,系统就会警报(此时窑体已超出吃上范围30mm),若又触及到第三道开关,则系统会跳车(此时以超出吃上的范围50mm)。回转窑(旋窑)吃下时,如果第一道开关有故障,则回转窑(旋窑)在触及到第二道开关时,系统就会警报,但不会跳车,因为有止推滚轮的限制窑壳的吃下极限

回转窑

回转窑技术参数

本数据仅供参考,如客户有特殊要求,公司可为客户定做适用于不同条件的生产线与机器。

产品规格
(m)
窑体尺寸 电机功率
(kw)
总重量
(t)
备注
直径(m) 长度(m) 斜度(%) 产量
(t/d)
转速
(r/min)
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窑外分解窑
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窑外分解窑
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窑外分解窑
Φ3.0×60 3 60 4 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窑外分解窑
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 预热分解窑
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 预热分解窑
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 余热发电窑
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 预热分解窑
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 预热分解窑
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 预热分解窑
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 预热分解窑
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 预热分解窑
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 预热分解窑
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 预热分解窑
Φ5.0×74 5 74 4 6000 0.35-4 710 944 预热分解窑
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 预热分解窑
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 预热分解窑
