河卵石制沙机的典型用途
河卵石制砂机其典型用途就它适应于当前人工机制砂行业,是棒磨式制砂机、冲击式制砂机、圆锥式破碎机、直通式制砂机的替代产品。
河卵石制沙机具有如下特点:砂石出料粒度小、粒型均匀、生产能力大、锤头寿命长、配套功率小、变三级破碎为二级破碎、工艺简化、结构简单、维修方便、运行平稳。设备投资低于同等规模传统工艺装备35%-50%,产出效率高于同等规模传统工艺装备35%-50%,以石灰石为例:一次成品粒度≤5mm占85%以上。运行维修费用低于同等规模传统工艺装备35%-50%,广泛应用于机制砂石料、水泥、耐材、冶金、化工等行业。
河卵石制沙机实拍

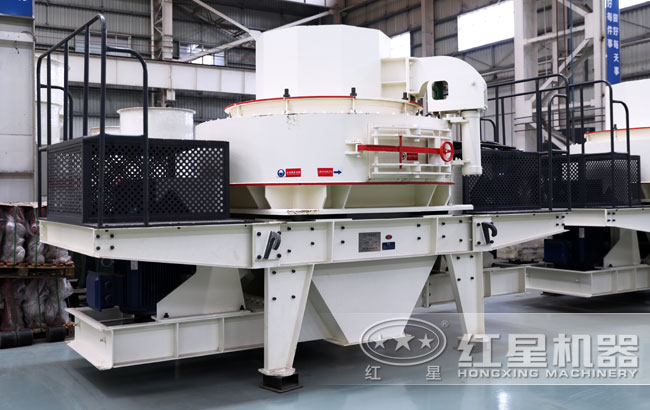

河卵石制沙机

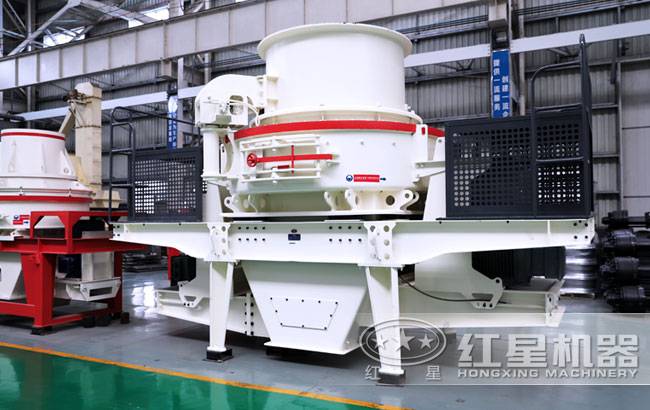

河卵石制沙、整形机

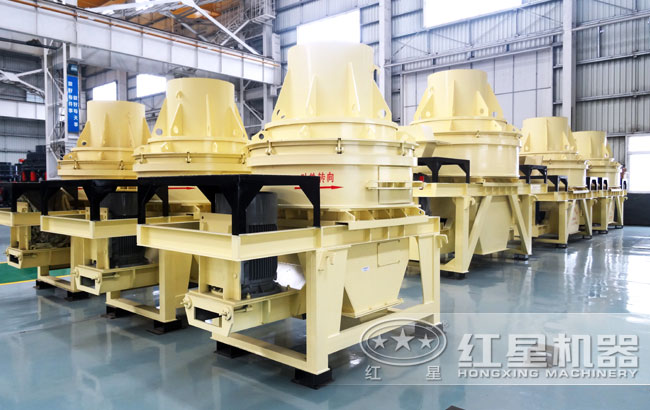

河卵石制沙机1号车间

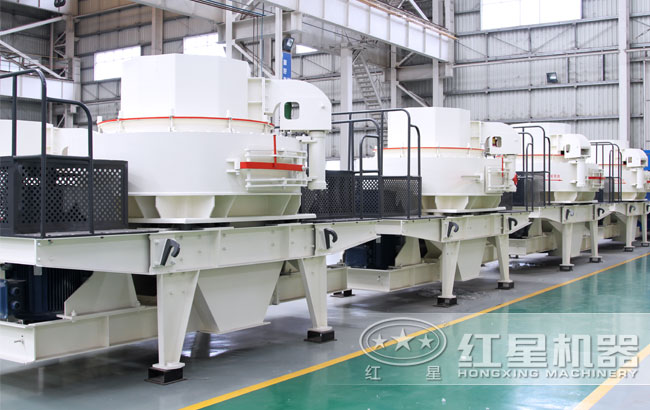

河卵石制沙机2号车间
河卵石制沙机3号车间

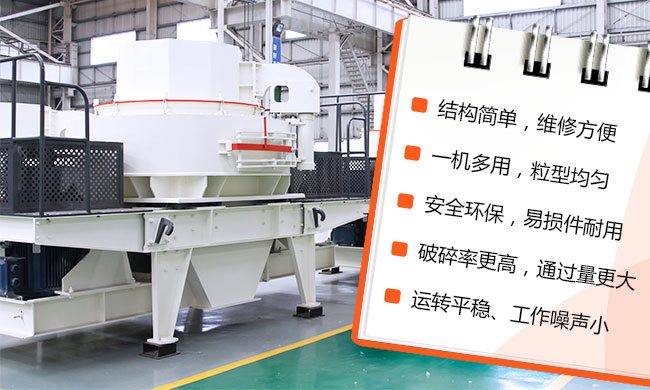

冲击式河卵石制砂机性能特点
1.结构简单合理、自击式破碎,超低的使用费用;
2.独特的轴承安装与先进的主轴设计,使本机具有重负荷和高速旋转的特点。
3.具有细碎、粗磨功能;
4.可靠性高、严密的安全保障装置,保证设备及人身安全;
5.运转平稳、工作噪声小、高效节能、破碎效率高;
6.受物料水分含量的影响小,含水量可达8% 左右;
7.易损件损耗低,所有易损件均采用国内外优质的耐磨材料,使用寿命长。少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件。
8.涡流腔内部气流自循环,粉尘污染小。
9.叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。生产过程中,石料能形成保护底层,机身无磨损,经久耐用。
10.安装方式多样,可移动式安装。
11.产品呈立方体,堆积密度大,铁污染小。可作石料整形机。

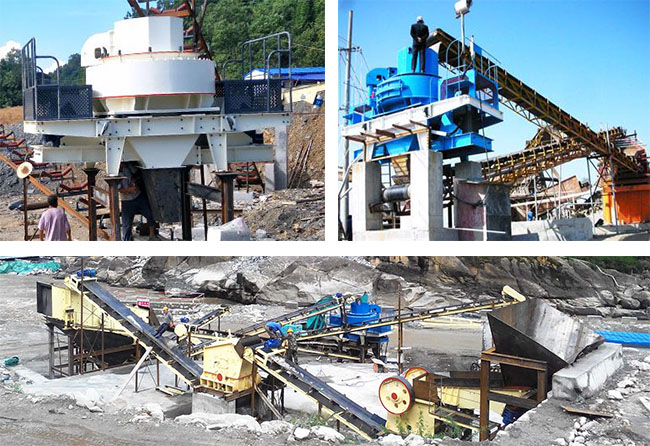

河卵石制沙机制砂现场拼图
冲击式河卵石制沙机工作原理
物料由进料斗进入冲击式破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加 冲击式河卵石制砂机 速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以及多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。
河卵石制沙机技术参数
型号 |
HXVSI-7611 |
HXVSI-8518 |
HXVSI-9526 |
HXVSI-1140 |
|
处理量 (t/h) |
瀑落与中心进料 |
120-180 |
200-260 |
300-380 |
450-520 |
全中心进料 |
60-90 |
100-130 |
150-190 |
225-260 |
|
最大入料尺寸 (mm) |
软料 |
35 |
40 |
45 |
50 |
硬料 |
30 |
35 |
40 |
45 |
|
转速(r/min) |
1700-1890 |
1520-1690 |
1360-1510 |
1180-1310 |
|
双电机功率(kw) |
4P 110 |
4P 180 |
4P 264 |
4P 400 |
|
外形尺寸(长×宽×高)(mm) |
3700×2150×2100 |
4140×2280×2425 |
4560×2447×2778 |
5000×2700×3300 |
|
电源 |
380V 50HZ |
||||
润滑站 |
双油泵电机功率 |
2×0.31Kw |
|||
安全保护 |
双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。 |
||||
外形尺寸 (长×宽×高)(mm) |
820×520×1270 |
||||
油箱加热器功率 |
2KW |
型号 |
处理量 (t/h) |
最大入 料尺寸 (mm) |
||
瀑落与 中心进料 |
全中心 进料 |
软料 |
硬料 |
|
HXVSI-7611 |
120-180 |
60-90 |
35 |
30 |
HXVSI-8518 |
200-260 |
100-130 |
40 |
35 |
HXVSI-9526 |
300-380 |
150-190 |
45 |
40 |
HXVSI-1140 |
450-520 |
225-260 |
50 |
45 |
